Apresentação
O Laboratório Institucional de Espectrometria reúne equipamentos de diversas técnicas espectroscópicas de absorção nas regiões do UV-Vis, NIR e IR, espalhamento Raman e emissão de fluorescência.
Equipamentos
Detalhes sobre os equipamentos que podem ser encontrados no laboratório.
Analisador de tamanho de particulas - Malvern ZetaSizer Nano ZS-Zen3600
Laser: Red He-Ne – comprimento de onda 632,8 nm.
Faixa para diâmetro de patícula: 0,3 nm – 10,0 microns.
Faixa em diâmetros de potencial zeta: 3,8 nm – 100,0 microns.
Princípio de medição: DLS (dynamic light scattering) e espalhamento dinâmico da luz.
Analisador de dispersões - LUM LUMiSizer
O LUMiSizer é um equipamento de análise acelerada da estabilidade de dispersões, como suspensões, emulsões e (nano, micro) partículas. Trata-se de uma centrífuga analítica equipada com tecnologia óptica STEP™ (Space- and Time-resolved Extinction Profiles), que permite monitorar em tempo real processos de sedimentação, creaming, floculação e coalescência.
O instrumento atinge até 4.000 rpm (≈2.300 g), acelerando os fenômenos de sedimentação e creaming e reduzindo o tempo de avaliação da estabilidade. Seu sistema óptico, baseado em uma fonte de luz (λ = 865 nm) e detectores, registra perfis de transmitância indicando instabilidades da amostra ao longo do tempo, possibilitando o acompanhamento detalhado da migração de partículas ou gotas.
O LUMiSizer analisa até 12 amostras em paralelo, de 4 ºC a 60 ºC, sob condições idênticas, com processamento automatizado dos dados para fornecer parâmetros como velocidades de sedimentação, distribuições de tamanho e índices de estabilidade. É amplamente aplicado em pesquisa e desenvolvimento de formulações nos setores farmacêutico, cosmético, alimentício e de materiais avançados.
Pode ser utilizado com solventes aquosos e orgânicos.
Espetrofotômetro FTIR - Agilent Cary 630
O FTIR Agilent Cary 630 é um espectrômetro pequeno, com infravermelho médio projetado para oferecer a capacidade de espectrômetros FTIR tradicionais, muito maiores, mas sem a complexidade e o custo de manutenção.
O FTIR Agilent Cary 630 é usado na rotina diária do laboratório para identificação de compostos moleculares. Trabalha na Faixa Espectral de 4000 a 400 cm⁻¹ e oferece Resolução Espectral de até 2 cm⁻¹.
Dispõe de três acessórios de amostragem para atender diferentes tipos de amostras e sensibilidades como, por exemplo, amostras líquidas, pós, pastas e géis. São eles:
Diamante ATR: O sistema de refletância total atenuada (ATR) está disponível como ATR de reflexão única.
Transmissão: Uma interface de amostragem infravermelha clássica, permitindo medir sólidos através de pastilhas de KBr e líquidos través de janelas de KBr.
Refletância difusa: Para medição quantitativa e qualitativa de amostras em pó e sólidas.
Espetrofotômetro FTIR - Agilent Cary 660
O espectrômetro FTIR Agilent Cary 660 cobre a faixa espectral do infravermelho médio ao infravermelho distante, com resolução de até 0,1 cm-1.
Com a configuração ótica adequada, obtida através da permuta dos divisores de feixe, KBr ou Mylar, obtêm-se analises na faixa espectral de 4000 a 400 cm⁻¹ (MID) e de 700 a 30 cm⁻¹ (FAR), nos modo de transmissão ou ATR.
O equipamento tem acoplado o sistema de micro espectroscopia FTIR Agilent Cary 610 com acessório deslizante de ATR (micro cristal de Germânio – Ge).
O microscópio FTIR Cary 610 é um sistema de detecção pontual ideal para a análise de amostras pequenas e heterogêneas através de diferentes modos de medição, como transmissão, reflexão e ATR.
Espectrômetro FTIR Cary 660 acoplado ao Microscópio FTIR Cary 610:
Fonte de luz Cerâmica de alta energia para Infravermelho Médio e Distante.
Detectores: MCT 0,25 mm x 0,25 mm de alta sensibilidade – Microscópio FTIR Cary 610.
DLaTGS refrigerado para IV – MID.
DLaTGS temperatura ambiente para IV – FAR.
Beam Splitters: KBr para analises no IV – MID.
Mylar 50 µm e Mylar 6,25 µm para analises no IV – FAR.
Acessórios: ATR Pike MIRacle com cristal de Diamante.Microscópio FTIR Cary 610:
Objetivas: 4x Visível (abertura numérica – NA 0,2, Distancia de trabalho – WD 38 mm).
Infravermelho 15x (NA 0,62, WD 21 mm).
Binoculares: Trinocular (oculares 15x) com câmera visível de alta resolução.
Acessório: Reflectância Total Atenuada – ATR (deslizante com micro cristal de Germânio – Ge).
Espectrofotômetro UV-Vis - Agilent Cary 50
Fontes: lâmpada de Xenônio.
Faixa espectral: 200-1100 nm.
Velocidade de varredura: 60 nm/min a 24.000 nm/mim.
Espectrofotômetro UV-Vis - Agilent HP 8453
Fontes: lâmpada de tungstênio e deutério.
Faixa espectral: 190-1100 nm.
Slit: 1 nm.
Resolução: menor 1,6.

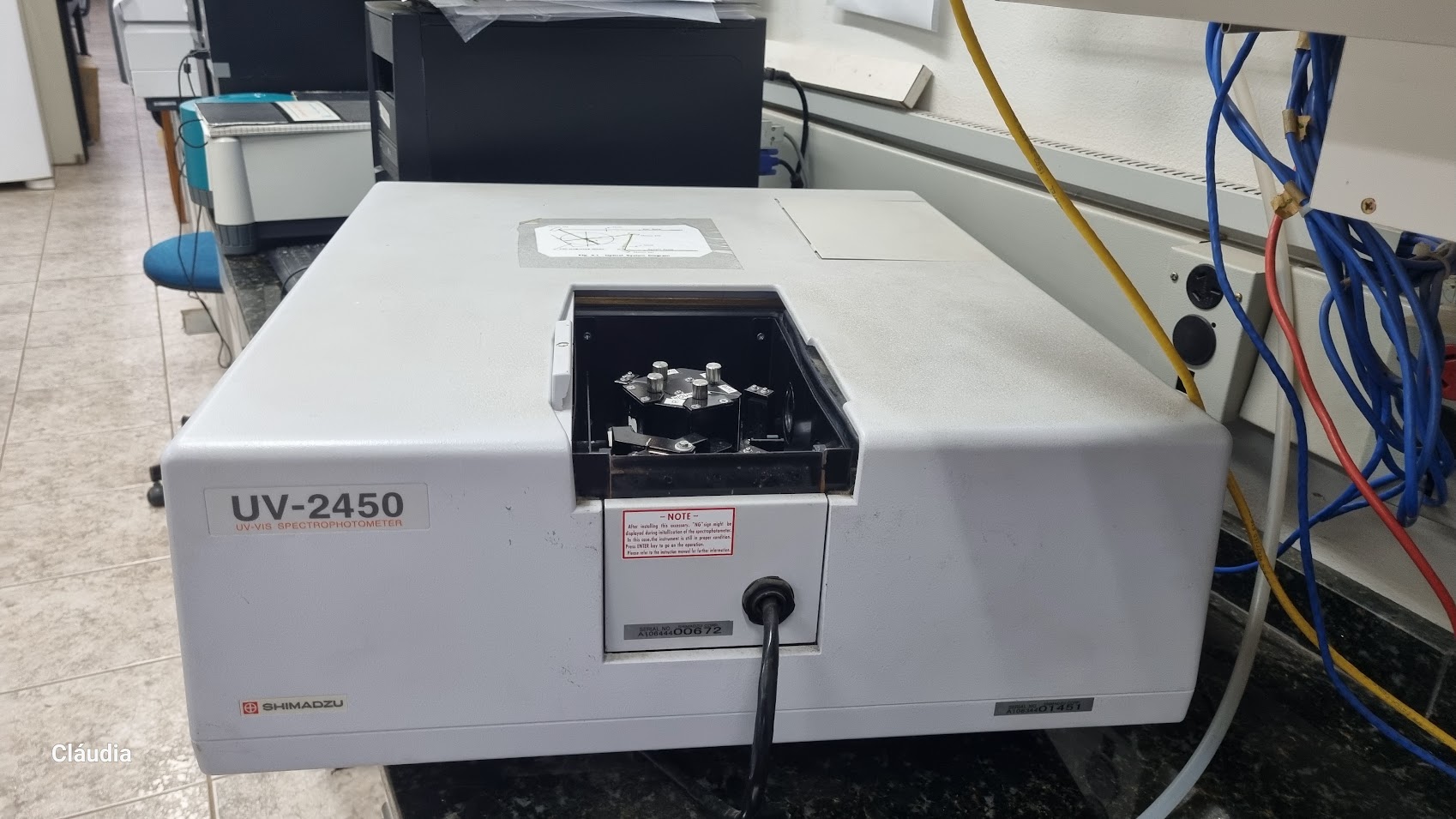

Espectrofotômetro UV-Vis - Shimadzu UV-2450
O UV-2450 é um espectrofotômetro de alta precisão projetado para análises ópticas de amostras líquidas e sólidas. Com faixa de comprimento de onda de 190 a 900 nm, ele permite medições de absorbância e refletância difusa, fornecendo dados confiáveis sobre composição, pureza e propriedades ópticas.
Equipado com uma esfera integradora (ISR-2200) para amostras sólidas e operado pelo software UVProbe, o sistema oferece resultados precisos e versáteis. Suas aplicações abrangem áreas como química, física, ciência de materiais, biotecnologia e estudos ambientais.

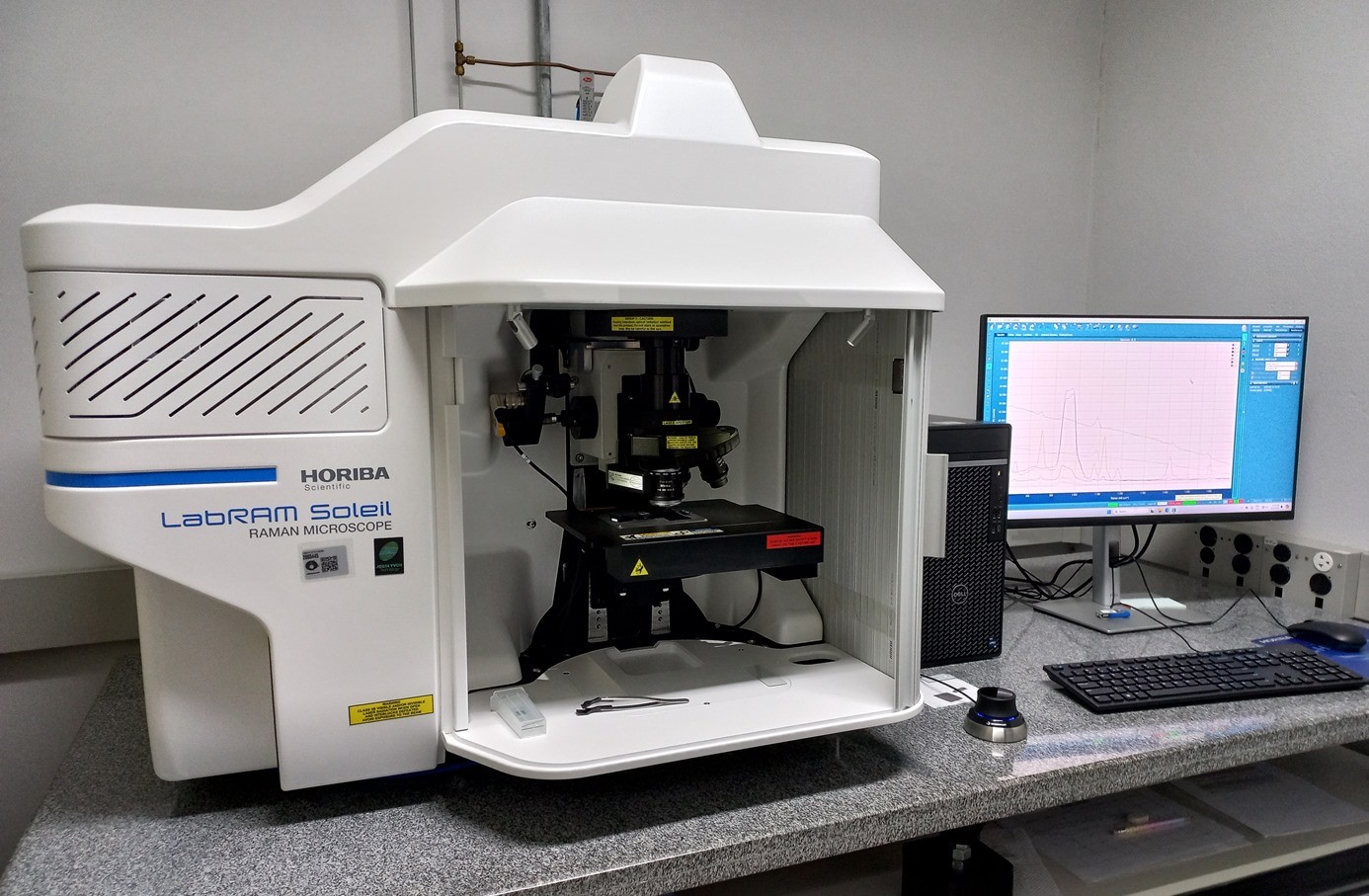

Espectrômetro Confocal Raman - Horiba LabRAM Soleil
O Espectrômetro Confocal Raman Horiba LabRAM Soleil é um equipamento automatizado (laser, grades, reconhecimento de objetivas, auto-calibração,etc.) adequado para fazer imageamentos mais rápidos. Modos diferenciados de visualização óptica que facilitam as análises e a obtenção de topografias. Possui um microscópio confocal real acoplado ao espectrômetro, o qual permite analisar o espalhamento raman de amostras com pequena área e volume de forma não-destrutível, além da fotoluminescência.
Amostra: sólida, líquida, gasosa, etc.
Resolução espacial XY ~ 0,5 µm e Z ~ 1,5 µm
Resolução espectral (variável): p/ laser 532nm e grade 2400 g/mm: 0,7 cm⁻¹
Grade: 600, 1800 e 2400 g/mm
Faixa Espectral: 30 cm⁻¹ a 4000 cm⁻¹ (depende do laser e grade)
Laser: 532, 638, 785 nm
Detecção: CCD (256×1024) UV-Vis refrigerada
Acessórios:
Estágio de mapeamento motorizado XY e Z (Autofocus)
Imageamento 3D
Mapeamento mais rápido: modo Swift e SmartSamplig
Análise multivariada: MVA Plus
Verificação e análise de partículas: ParticleFinder
Biblioteca de espectros: IDFinder
Estágios de aquecimento Linkam, 20 a 1500 ºC e -196 a 600 ºC

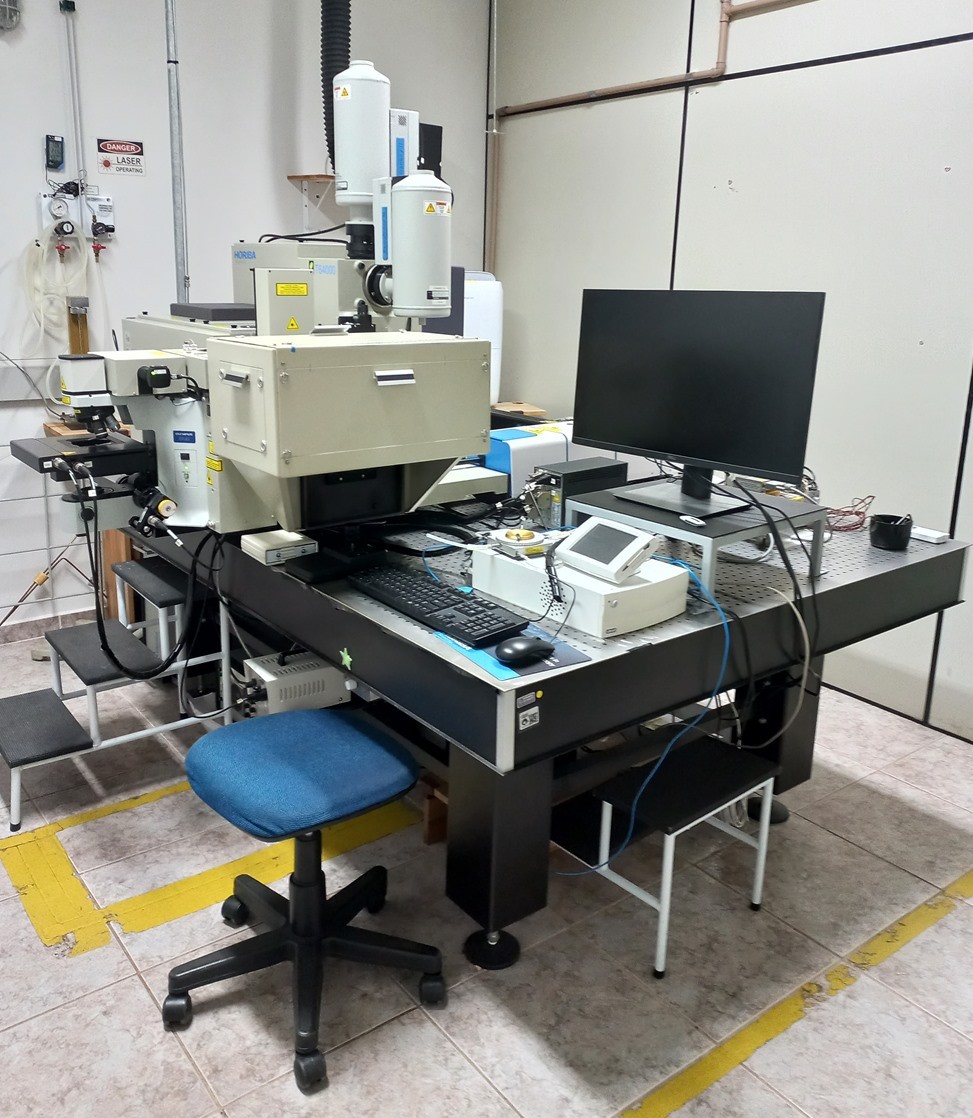

Espectrômetro Confocal Raman - Horiba T64000
O Espectrômetro Raman Horiba T64000 é um equipamento de alta resolução com um microscópio confocal real, o qual permite analisar e discriminar pequenas áreas da amostra de forma não-destrutível. omposto de monocromador triplo para obtenção de informações espectrais a partir da região de baixa frequência. Além de análises de espalhamento Raman, também é possível avaliar fotoluminescência das amostras.
Amostra: sólida, líquida, gasosa, etc.
Resolução espacial XY ~1 µm e Z ~ 1.5 µm
Resolução espectral: > 0,3 cm⁻¹
Grades: 600 e 1800 g/mm
Monocromadores:
Triplo (subtrativo) → 1800 g/mm: faixa espectral a partir de 10 cm⁻¹
Simples → 1800 g/mm: faixa espectral a partir de 100 cm⁻¹
Laser: 532, 633 e 785 nm
Detecção: CCD (512×1024) UV-Vis
Acessórios:
Estágio de mapeamento motorizado XY e Z (Autofocus)
Imageamento 3D
Estágios de aquecimento Linkam, 20 a 1500 °C e -196 a 600 °C

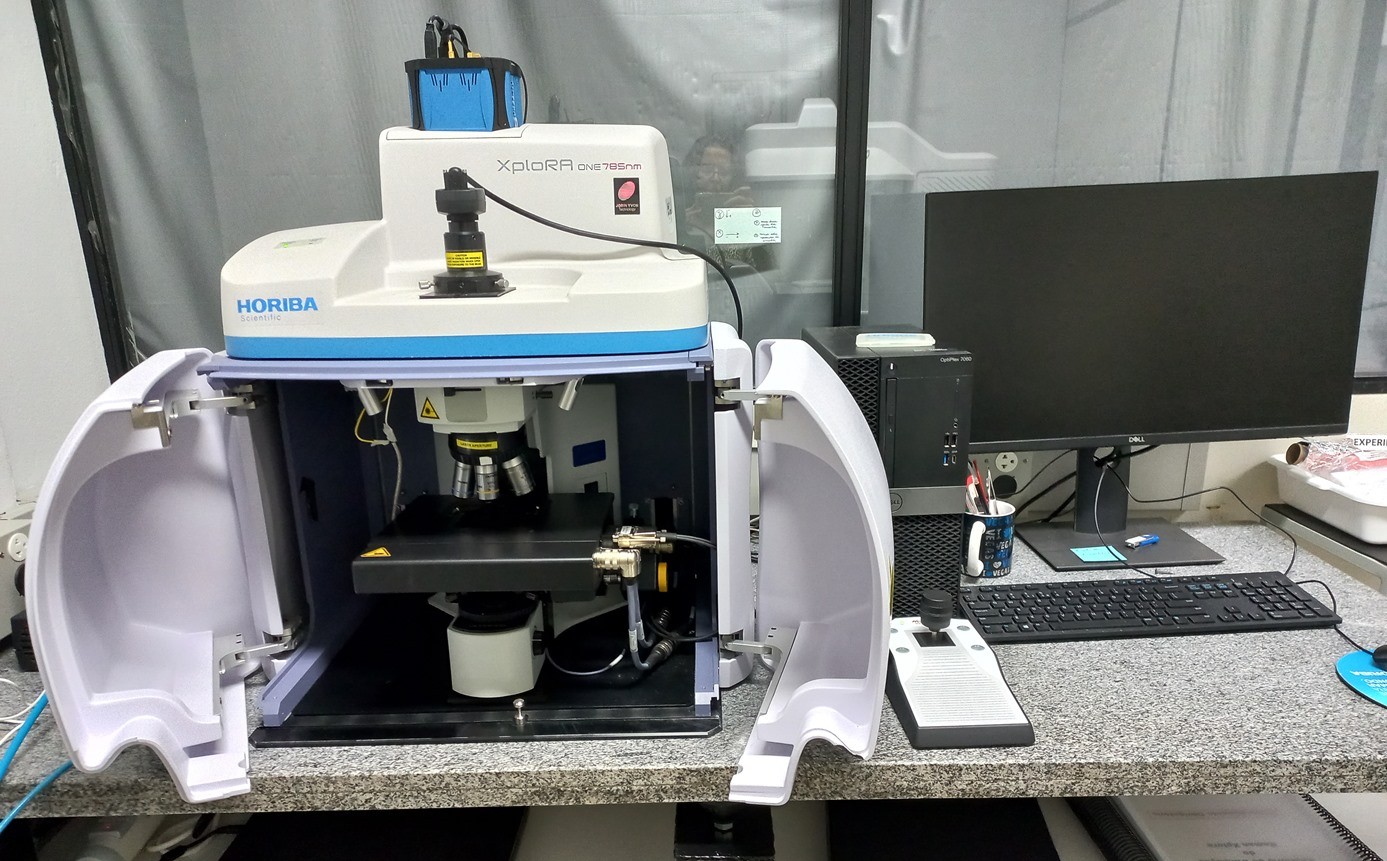

Espectrômetro Confocal Raman - Horiba Xplora ONE785
O Espectrômetro Confocal Raman Xplora One785 da Horiba é um equipamento adequado para rotinas analíticas e pesquisa de diferentes tipos de amostras, principalmente as que apresentam fluorescência. Através da sua grade otimizada é possível obter a faixa espectral completa de uma só vez. Um microscópio confocal real acoplado ao espectrômetro permite analisar o espalhamento raman de amostras com pequena área e volume de forma não-destrutível, além da fotoluminescência.
Amostra: sólida, líquida, gasosa, etc.
Resolução espacial XY ~1 µm e Z ~ 2 µm
Resolução espectral: 6 cm⁻¹
Grade: 400 g/mm
Faixa Espectral: 100 cm⁻¹ a 3500 cm⁻¹
Laser: 785 nm
Detecção: CCD (256×1024) UV-Vis refrigerada
Acessórios:
Estágio de mapeamento motorizado XY e Z (Autofocus)
Imageamento 3D
Mapeamento mais rápido: modo Swift
Estágio de aquecimento Linkam, 20 a 1500 °C e -196 a 600 °C
Espectrofluorímetro - Horiba Fluorolog 3
O espectrofluorímetro Horiba Fluorolog 3 é um sistema modular versátil que permite diferentes tipos de análises como excitação e emissão no estado estacionário, cinética, rendimento quântico de emissão, anisotropia, tempo de vida de estado excitado e análises resolvidas no tempo.
Amostra: sólida, líquida, gasosa, etc.
Resolução espectral: ~ 0,2 nm (duplos 1200 g/mm).
Incremento espectral mínimo: 0,01 nm (duplos 1200 g/mm).
Fontes:
Lâmpada de xenônio contínua – 450 W.
Lâmpada de xenônio pulsada – 150 W.
14 LEDs (UV-VIS-NIR) e lasers 808 e 980 nm.
Detectores: UV-Vis (PMT e CCD) e NIR (PMT).
Tempo de vida: Fosforímetro (50 μs a 10 s) e FluoroHubB (10 ns a 100 μs).
Acessórios:
Esfera de Integração.
Criostato de nitrogênio e hélio.
Frasco Dewar para nitrogênio líquido.
Aquecedor/resfriador Peltier, -10 a 110 °C.
Polarizadores automatizados.
Estágios de aquecimento Linkam, 20 a 1500 °C e -196 a 600 °C.

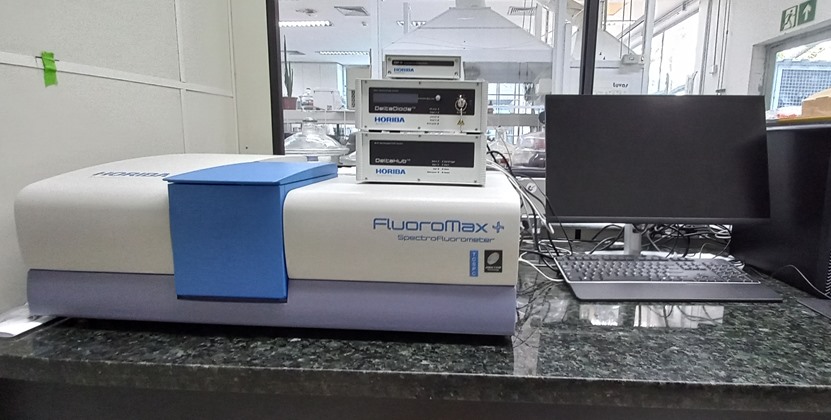

Espectrofluorímetro - Horiba Fluoromax Plus
O espectrofluorímetro Fluoromax Plus da Horiba é um sistema compacto que fornece sensibilidade, alto desempenho e medições de tempo de vida de contagem de fótons únicos correlacionados no tempo (TCSPC). Compatível com alguns acessórios do espectrofluorímetro Fluorolog 3 da Horiba.
Amostra: sólida, líquida, gasosa, etc.
Resolução espectral: ~ 0,5 nm (1200 g/mm).
Incremento espectral mínimo: 0,05 nm
Tempos de vida (TCSPC): 1 ns a 1 s.
Fontes:
Lâmpada de xenônio contínua – 150 W.
Lâmpada de xenônio pulsada – 150 W.
Fontes pulsadas: 285, 340, 375, 405, 440 e 532 nm
Detectores: UV-Vis (PMT); faixa de 185 a 900 nm.
Espectrofluorímetro - Agilent Cary Eclipse
Fontes: lâmpada Xenônio.
Faixa espectral: 200-900 nm.
Fendas: 1,5, 2,5,5, 10 e 20 nm.
Velocidade de varredura: 0,010 – 24000 nm/min.
Resolução: menor 1,5 nm.
Espectropolarímetro (Dicroísmo Circular) - Jasco J-720
Fontes: lâmpada Xenônio 450 W.
Faixa espectral: 170-800 nm
Bandwidth: 0,1 – 10 nm
Velocidade de varredura: 1- 5000 nm/min.
Polarímetro - Perkin Elmer 341
Fontes: lâmpadas de sódio (Na) e mercúrio (Hg).
Linhas espectrais: Na: 589 nm.
Hg: 546 nm, 436 nm e 365 nm.
Polarizador e analisador: prisma de calcita.
Resolução: 0,0010°.
